سینڈ پیپر کھرچنے کی تاریخ ، درجہ بندی اور ٹکنالوجی



I. کھرچنے والے کاغذ کا تاریخی ارتقا

    جیسا کہبنی نوع انسان کی ابتدائی آلے کی جدتوں میں سے ایک ، کھرچنے والے کاغذ کا پتہ 13 ویں صدی کے چین میں لگایا جاسکتا ہے۔ "یوآن خاندان کی تاریخ" کے مطابق ، یوآن خاندان میں کاریگروں کو پہلے ہی معلوم تھا کہ پسے ہوئے خولوں کو قدرتی درختوں کے سیپ کے ساتھ کس طرح ملایا جائے اور ان کو ایک قدیم پیسنے والے مواد کی تشکیل کے ل crچمنٹ کی سطح سے منسلک کیا جائے۔ یہ "پروٹو کھرچنے والا کاغذ" بنیادی طور پر لیکور ویئر کو پالش کرنے کے لئے استعمال کیا گیا تھا ، جس میں مواد کی جامع اطلاق میں قدیم چینی کاریگروں کی دانشمندی کا مظاہرہ کیا گیا تھا۔

صنعتی انقلاب نے سینڈ پیپر ٹکنالوجی میں چھلانگ لگائی:

1830 میں ،جان گڈیئربرمنگھم ، برطانیہ کے ، پہلے تجارتی سینڈ پیپر بنانے کے لئے السی کے تیل کے ساتھ مخلوط کوارٹج ریت اور ایک معیاری پیداوار کا عمل قائم کیا۔ مینیسوٹا مائننگ اینڈ مینوفیکچرنگ کمپنی (3M) ، جو 1902 میں قائم کی گئی تھی ، ابتدائی طور پر کورنڈم کانوں کی تیاری کے لئے قائم کی گئی تھی لیکن غیر متوقع طور پر سینڈ پیپر دیو میں تبدیل ہوگئی۔

1921 میں ، اس نے واٹر پروف ایجاد کیسینڈ پیپر وٹورڈری، جس نے آٹوموٹو پینٹنگ ٹکنالوجی میں ایک سنگ میل کی نشاندہی کرتے ہوئے پانی کے اندر کھرچنے والے مواد کی آسنجن کو برقرار رکھنے کے لئے ایک خاص رال عمل کا استعمال کیا۔ دوسری جنگ عظیم کے دوران ، سینڈ پیپر ٹکنالوجی کو مزید بہتر بنایا گیا۔ جرمن انجینئروں نے سپر صحت سے متعلق سینڈ پیپر تیار کیا (P2000 اور اس سے اوپر کے ایک گرٹ سائز کے ساتھ) ، جو فوجی آپٹیکل آلات کو پیسنے کے لئے استعمال کیا جاتا ہے ، مائکرون کی سطح کی صحت سے متعلق حاصل کرتے ہیں۔

عصری سینڈ پیپر ٹکنالوجی نے روایتی تفہیم کو عبور کرلیا ہے۔

      3M's کیوبیٹرن II سیرامک ​​کھرچنے والی ٹکنالوجیعین مطابق ساختہ سیرامک ​​ذرات کا استعمال کرتا ہے ، جس کی عمر روایتی ایلومینیم آکسائڈ رگڑنے سے تین گنا لمبی ہوتی ہے۔

نینو پیمانے پر ڈائمنڈ سینڈ پیپرجاپان کی نوریٹیک کمپنی کے ذریعہ تیار کردہ سخت مرکب دھاتوں کے آئینے پالش کرنے کو حاصل کرسکتا ہے ، جس کی سطح کی سطح RA 0.02 μm سے بھی کم ہے۔





ii. سائنسی درجہ بندی: کھرچنے والے نظاموں کا عین مطابق فن تعمیر
سینڈ پیپر کے لئے جدید کھرچنے والے نظام کثیر جہتی درجہ بندی کی خصوصیات کی نمائش کرتے ہیں:

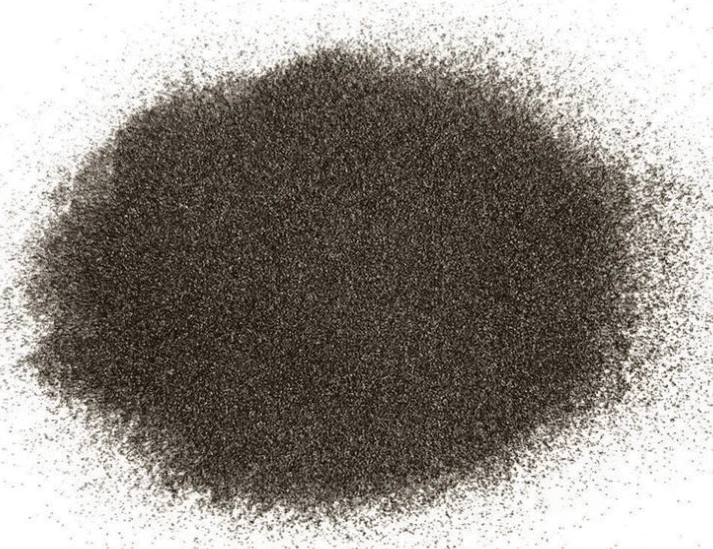

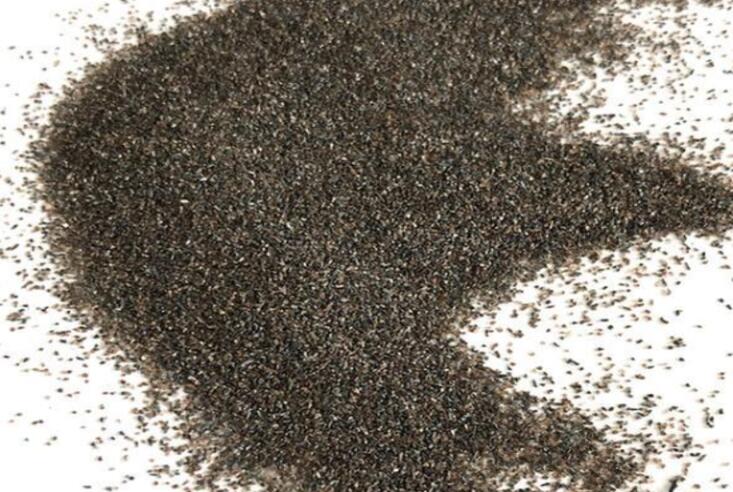

(1) مادی جہت



(ii) فنکشنل طول و عرض
    خشک کھرچنے والا کاغذ: الیکٹرو اسٹاٹک امپلانٹیشن ٹکنالوجی کا استعمال کرتا ہے ، جس میں 20-30 ٪ پوروسٹی کو کھرچنے والے ذرات کے مابین برقرار رکھا جاتا ہے اور اینٹی اسٹیٹک کوٹنگ سے لیس ہوتا ہے۔ ایک عام مصنوع 3M 236U خشک کھرچنے والا کاغذ ہے ، جو دھاتی ویلڈ کو پیسنے کے لئے موزوں ہے۔
    گیلے کھرچنے والا کاغذ: ایک لیٹیکس پیپر سبسٹریٹ کو ملازمت دیتا ہے ، جس میں کھرچنے والی کثافت میں 40 ٪ اضافہ ہوتا ہے ، اور یہ چکنا کرنے اور ٹھنڈک سیالوں کے ساتھ مل کر استعمال ہوتا ہے۔ جاپانی این سی اے گیلے کھرچنے والے کاغذ میں سڑنا پالشنگ کے شعبے میں 65 فیصد سے زیادہ مارکیٹ شیئر ہے۔
   موسم سے مزاحم کھرچنے والا کاغذ: سبسٹریٹ میں ایپوسی رال کو شامل کرتا ہے ، جو آپریٹنگ ماحول کے لئے موزوں ہے جو -40 ڈگری سے لے کر 120 ڈگری تک ہے۔ جرمن ہرمیس کے موسم سے مزاحم کھرچنے والا کاغذ قطبی تحقیقی سازوسامان کی دیکھ بھال میں استعمال ہوتا ہے۔

(iii) درجہ بندی کے معیارات
دوہری ٹریک کی درجہ بندی کا نظام اپناتا ہے:



   کیمی اسٹینڈرڈ (ریاستہائے متحدہ امریکہ کے لیپت رگڑنے والے مینوفیکچررز انسٹی ٹیوٹ): گرٹ رینج 24-1200#ہے ، جس میں ہر گریڈ میں اضافہ ذرہ سائز کے آدھے حصے کے مطابق ہوتا ہے۔
   ایف ای پی اے اسٹینڈرڈ (یورپی فیڈریشن آف رگڑ): P گریڈنگ سسٹم ، جہاں P400 CAMI 320#سے مطابقت رکھتا ہے ، اور صحت سے متعلق پروسیسنگ کے منظرناموں کے لئے زیادہ موزوں ہے۔

جدید خصوصی گرٹ سائز:3M پیرامڈ سینڈ پیپر میں تین پرت کا ڈھانچہ شامل ہے۔ موٹے کھرچنے والی (P80) والی نیچے کی پرت خامیوں کو جلدی سے دور کرتی ہے ، درمیانی پرت (P180) آسانی سے ٹرانزیشن ، اور اوپر کی پرت (P320) الٹرا فائن پالش کرتی ہے۔ ایک ہی آپریشن کسی نہ کسی طرح پیسنے سے ٹھیک پالش کرنے تک پورے عمل کو مکمل کرسکتا ہے۔



iii. عمل ڈکرپشن: سینڈ پیپر مینوفیکچرنگ کی صحت سے متعلق انجینئرنگ



(1) بیس مادی تیاری
     کاغذ کی بنیاد کا علاج: 80-150g/㎡ کے وزن کے ساتھ خصوصی کرافٹ پیپر استعمال کیا جاتا ہے اور 42 ڈائنز/سینٹی میٹر کی سطح کے تناؤ کو حاصل کرنے کے لئے کورونا کے علاج کا نشانہ بنایا جاتا ہے۔
      پرائمر کی کوٹنگ: ترمیم شدہ ایکریلک رال کو 25-35g/at پر کنٹرول کی جانے والی رقم کے ساتھ لاگو کیا جاتا ہے تاکہ 1.2N/سینٹی میٹر سے زیادہ یا اس کے برابر کے چھلکے کی طاقت کو یقینی بنایا جاسکے۔
(2) کھرچنے والی جامع
      الیکٹرو اسٹاٹک ریت کی امپلانٹیشن: ایسے ماحول میں جس کی نمی 65 ٪ ± 5 ٪ اور 25 ڈگری ± 2 ڈگری کا درجہ حرارت ہے ، کھرچنے والے ذرات کو 30-50KV ہائی وولٹیج الیکٹرک فیلڈ کے ذریعے سمت سے ترتیب دیا جاتا ہے۔
     کثیر پرت کیورنگ: ایک مرحلہ وار درجہ حرارت میں اضافے کا عمل اپنایا جاتا ہے۔ سب سے پہلے ، پری کیورنگ 5 منٹ کے لئے 80 ڈگری پر کی جاتی ہے ، پھر مرکزی کیورنگ 120 ڈگری پر 15 منٹ کے لئے کی جاتی ہے تاکہ یہ یقینی بنایا جاسکے کہ رال کراس لنکنگ کی ڈگری 85 ٪ سے زیادہ ہے۔
(3) علاج کے بعد کا عمل
     لچکدار علاج: تین رول کیلنڈر کے ذریعے ، مڑے ہوئے سطح پیسنے کی ضروریات کو پورا کرنے کے لئے سینڈ پیپر کی موڑنے والی طاقت کو 3.5n · m سے کم یا اس کے برابر کنٹرول کیا جاتا ہے۔
لیزر سلیٹنگ: روایتی مکینیکل کاٹنے کی وجہ سے پیدا ہونے والے بروں سے بچنے کے لئے ± 0.1 ملی میٹر کی کاٹنے والی سیون کی درستگی کے ساتھ یووی لیزر کاٹنے کا نظام استعمال کیا جاتا ہے۔





iv. کوالٹی کنٹرول: معائنہ کے نظام کے سخت معیارات
سینڈ پیپر کا معائنہ چار بنیادی اشارے سے گزرنا چاہئے:



(1) جسمانی خصوصیات
    تناؤ کی طاقت: جی بی/ٹی 7498 معیار کے مطابق ، سینڈ پیپر کی طول بلد ٹینسائل طاقت 40N/25 ملی میٹر سے زیادہ یا اس کے برابر ہے ، اور عبور ٹینسائل طاقت 25N/25 ملی میٹر سے زیادہ یا اس کے برابر ہے۔
    چھیل کی طاقت: 90 ڈگری چھلکے کے طریقہ کار کا استعمال کرتے ہوئے ، ٹیسٹ کی قیمت 0.8n/سینٹی میٹر سے زیادہ یا اس کے برابر ہے۔
(2) پیسنے کی کارکردگی
    مادی ہٹانے کی شرح (ایم آر آر): ایک معیاری ٹیسٹ ٹکڑا (45# اسٹیل) پر ، جب 20KPA کے دباؤ پر 5 منٹ کے لئے گراؤنڈ ، اعلی معیار کے سینڈ پیپر کا ایم آر آر 0.3 گرام/منٹ سے زیادہ یا اس کے برابر ہوتا ہے۔
    سطح کی کھردری: مارسورف کھردری میٹر کا استعمال کرتے ہوئے ، RA ویلیو کنٹرول کی درستگی ± 0.02μm ہے۔
(3) استحکام ٹیسٹ
زندگی کا امتحان: 10m² کے رقبے پر مسلسل پیسنے کے بعد ، کھرچنے والے ذرہ بہانے کی شرح 8 than سے کم یا اس کے برابر ہے۔
    پانی کی مزاحمت: پانی میں بھگونے کے 24 گھنٹوں کے بعد ، پانی سے بچنے والے سینڈ پیپر کی تناؤ کی طاقت برقرار رکھنے کی شرح 85 ٪ سے زیادہ یا اس کے برابر ہے۔
(4) ماحولیاتی تحفظ کے اشارے
  VOC کا پتہ لگانا: HJ/T 397 معیار کے مطابق ، کل اتار چڑھاؤ نامیاتی مرکبات 15 گرام/کلوگرام سے کم یا اس کے برابر ہیں۔
    بھاری دھات کا پتہ لگانا: ICP-MS کے طریقہ کار کا استعمال کرتے ہوئے ، نقصان دہ عناصر جیسے سیسہ اور کیڈیمیم کا مواد 10PPM سے کم یا اس کے برابر ہے۔
